控制器还是连不上?再来看看这几点吧。

2020/07/24 蒙特集团 浏览:35次

RS485是比RS232抗干扰能力更强的通讯标准,在传输距离和传输效率上都更胜一筹。

RS485的控制器连接又有什么注意事项呢?



基本要求(同RS232)

通讯线规格

    1. 双绞屏蔽线,22AWG

    2. 通讯线中不出现断线搭接、焊接的情况

    3. 通讯线和高压电源线保持尽可能远的距离,二者之间距离至少保持在0.5米以上。禁止将通讯线和高压电源线置于同一桥架中

屏蔽线安装规范&接地

    1. 保证接地阻抗低于5Ω

    2. 通讯线的屏蔽线仅在一端接地

    3. 防雷击信号线保护器接地

    4. 通讯器的连接盒接地

    5. 保证所有的控制器单独接地



RS485控制器的通讯连接方式

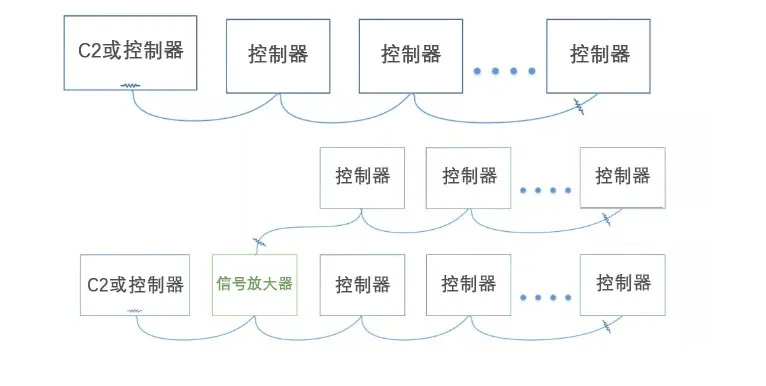

正确的连接方式:

控制器链接链的两端安装120Ω的终端电阻

1

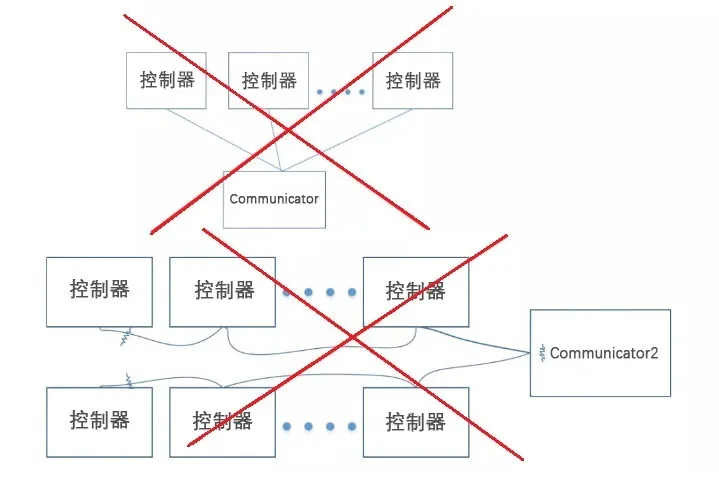

错误的连接方式:

在RS485通讯中禁止使用星型连接方式

1

控制器的隔离型和非隔离型连接方式

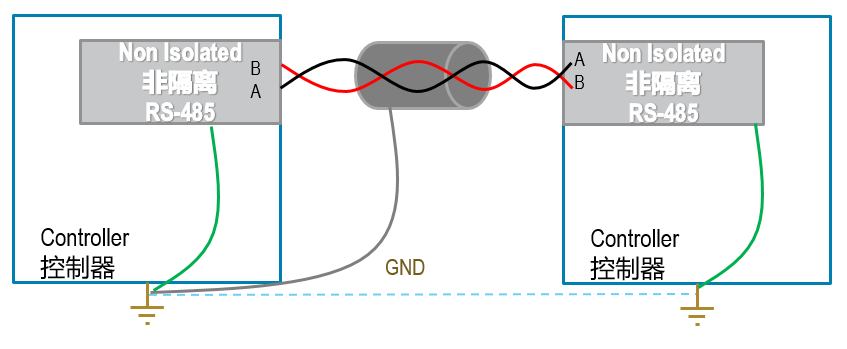

非隔离型连接

1

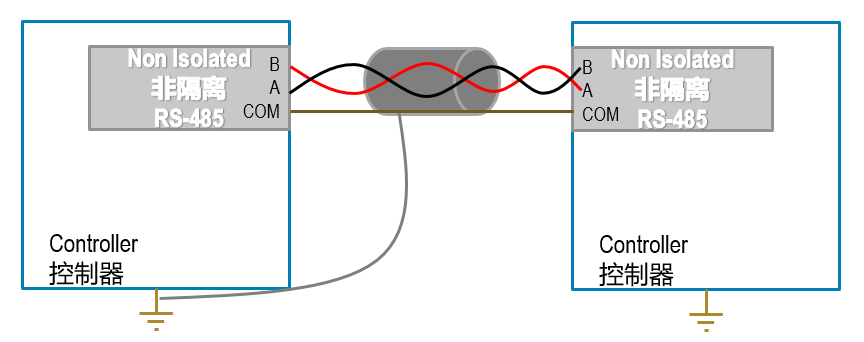

隔离型连接

隔离-非隔离混合型

错误-隔离和非隔离

不要将非隔离的GND连接至隔离COM

如何识别控制器属于哪一种类型?

1
